Prototip Çalışma

Yapmış olduğumuz prototip çalışmalarındaki deneyimlerimiz ve prototip ölçüleri sunum yazımızda belirtilmişti, fotoğraflarını görmüş olduğunuz bu çalışmamızda


Kanat genişliği (chord )           c  : 6.5 cm
Kanat boyu                             L  : 30 cm
Tambur çapı                           2r : 57 cm
Kanat açısı                             α  : 12˚



Yukarıda değerleri verilmiş olan protatip düzeneğin devri kontrollü bir şekilde artırılarak gözlem ve testler yapılmıştır.

Sistem devri dakikada 1100 devire geldiğinde sisteme bağlı olan 32 kg’lık bir ağırlığın sistem tarafından kaldırıldığı gözlenmiştir.

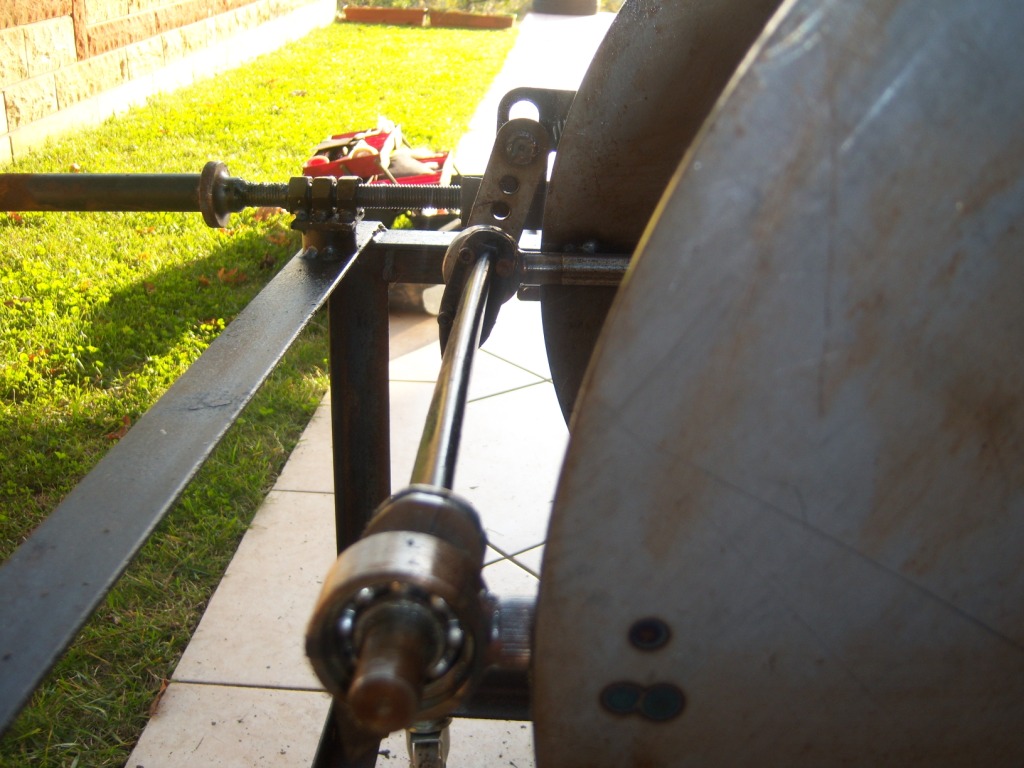

Aşağıda resimleri verilmiş olan prototip çalışmanın özet çalışma prensibi şekil:1 ve Şekil:2  ile açıklanabilir.  Şekil:1’ de tambura bağlı kanatlar görülmekte, şekil:2’ de ise cycloidal-rotor konseptinde tamburdaki kanatların 360˚ ‘lik tam dairesel hareketi boyunca değişik konumlarda almış olduğu hücum açılarının gösterimi mevcuttur. Şekil:3’ de ise cycloidal-rotor konsepti ile çalışmayı gösteren animasyon mevcut olup benim yapmış olduğum prototip çalışmada aynı konsept ve mantıkla çalışan bir düzenektir. Benim gözlem ve testlerini  yaptığım teorik hesaplamalarla pratiğin örtüştüğü prototip test makinasına ait resimler aşağıdadır :



pt

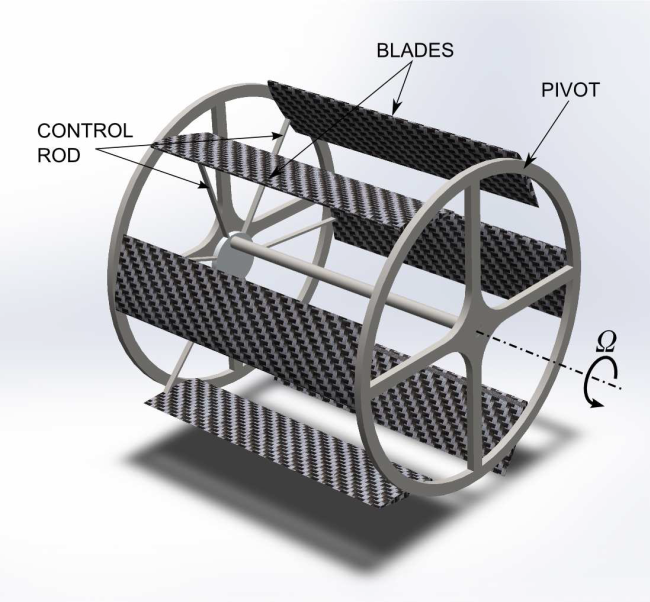

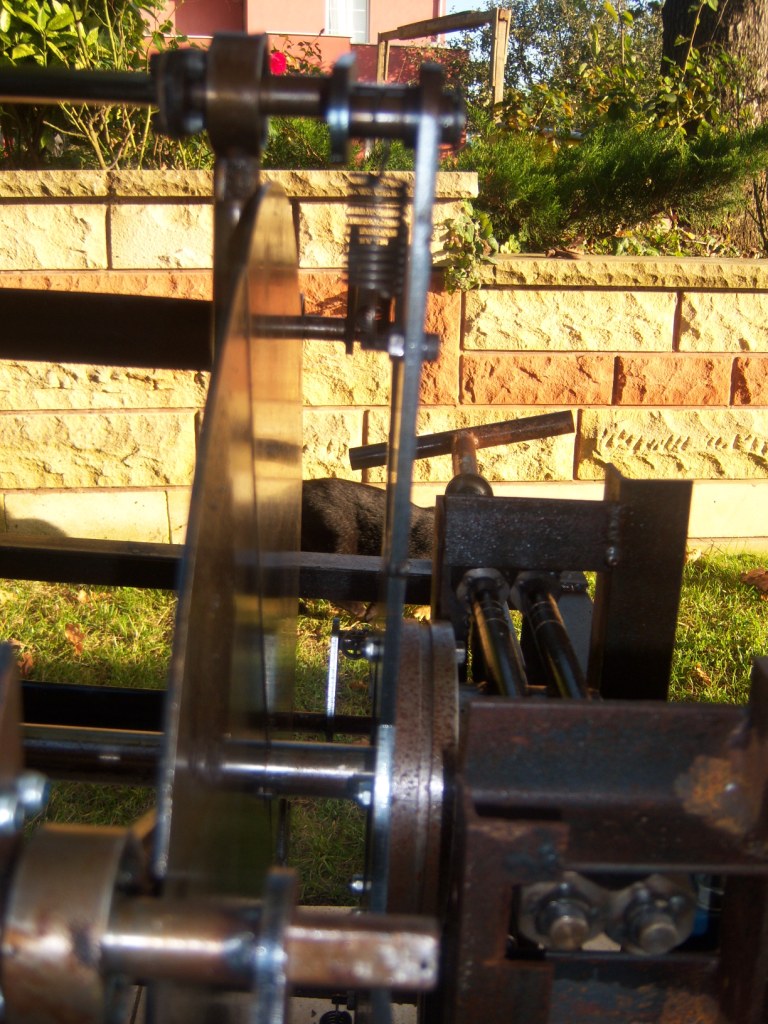

Şekil : 1



pt

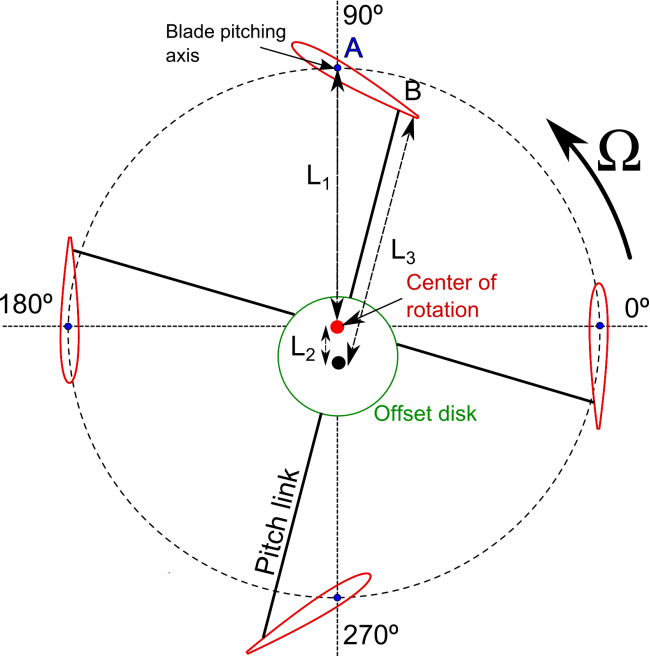

Şekil : 2






Şekil : 3

        cycloidal-rotor prensibiyle çalışan kanatların  animasyonu



Tüm resimleri indirmek için tıklayınız

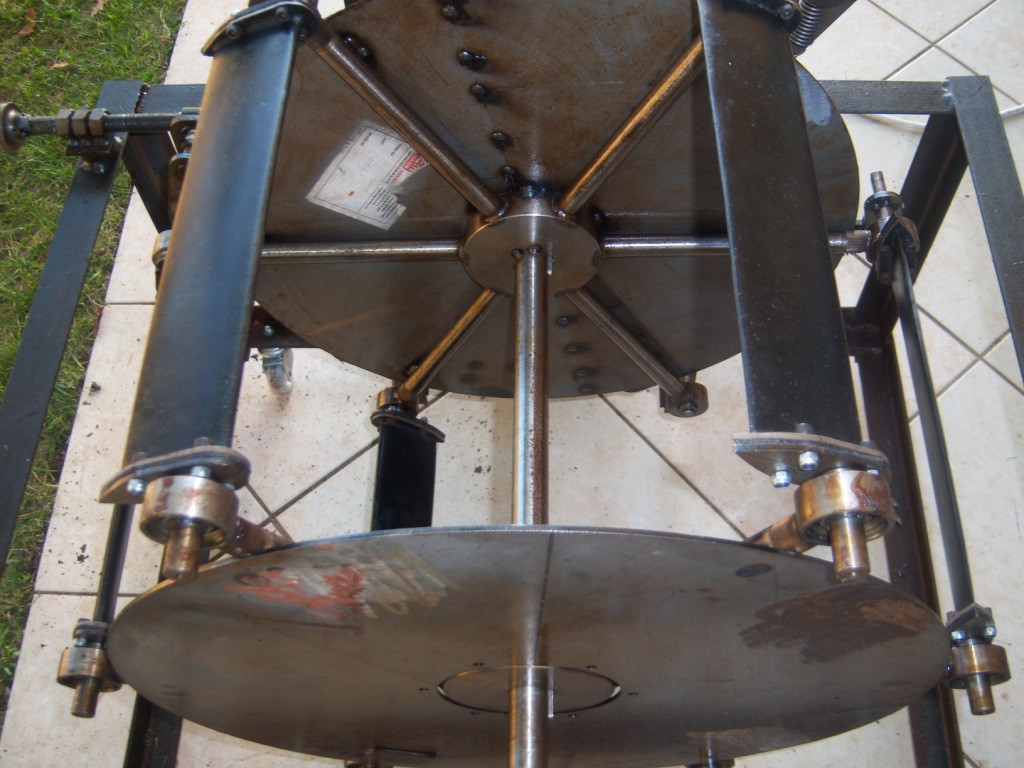

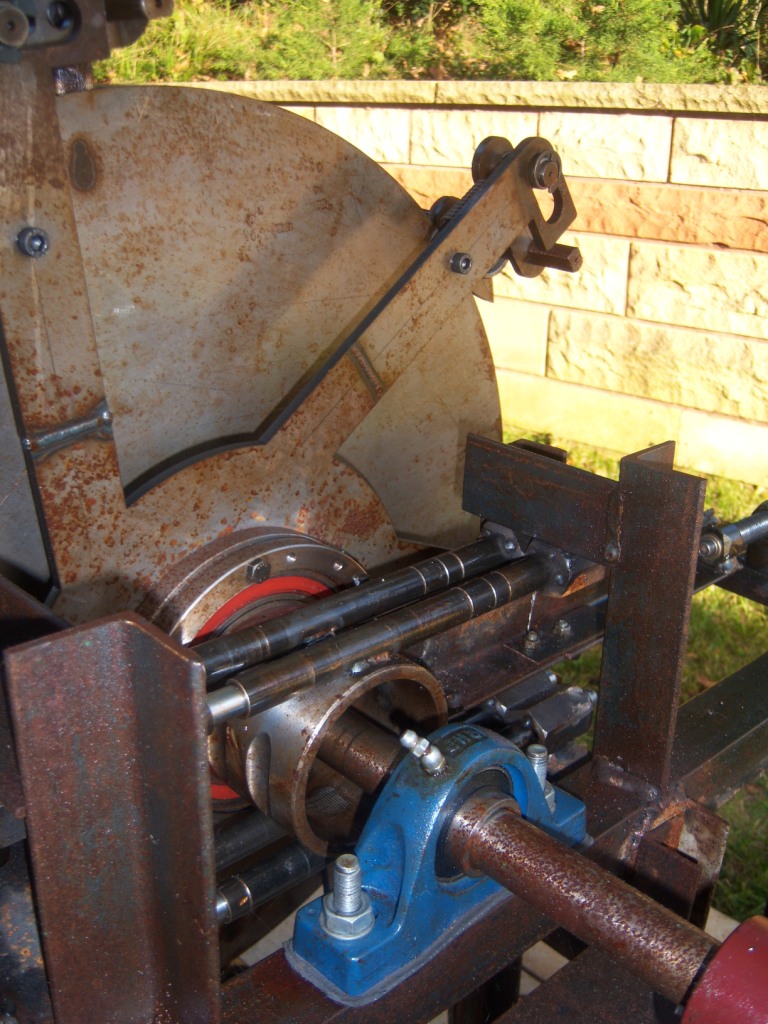

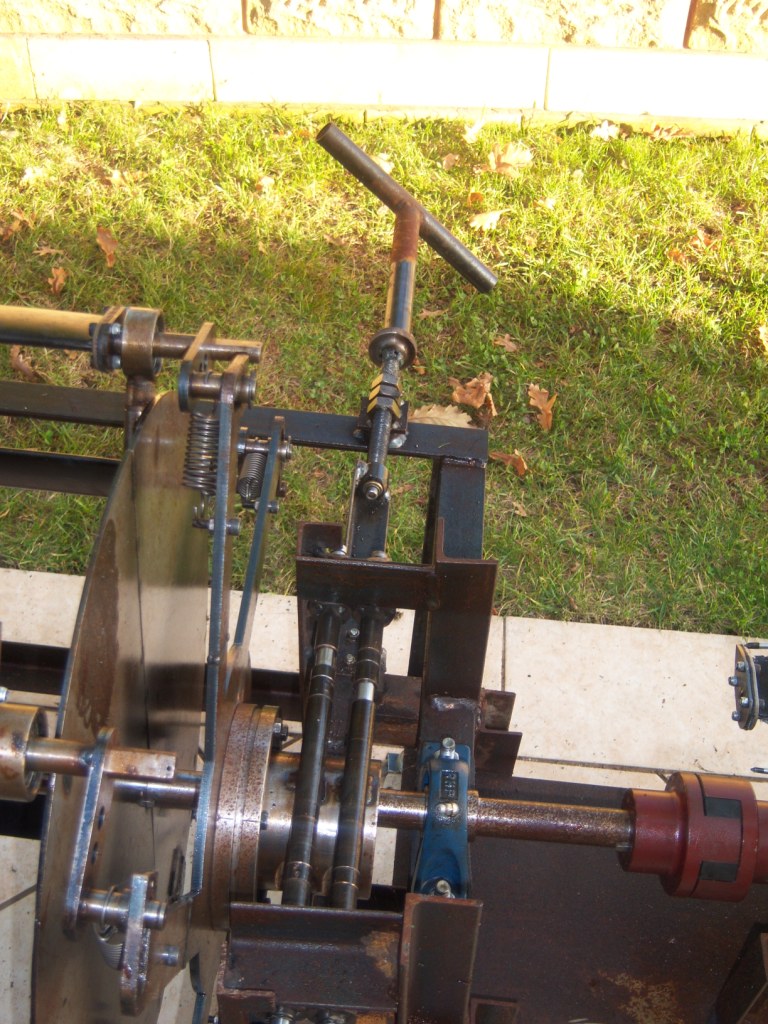

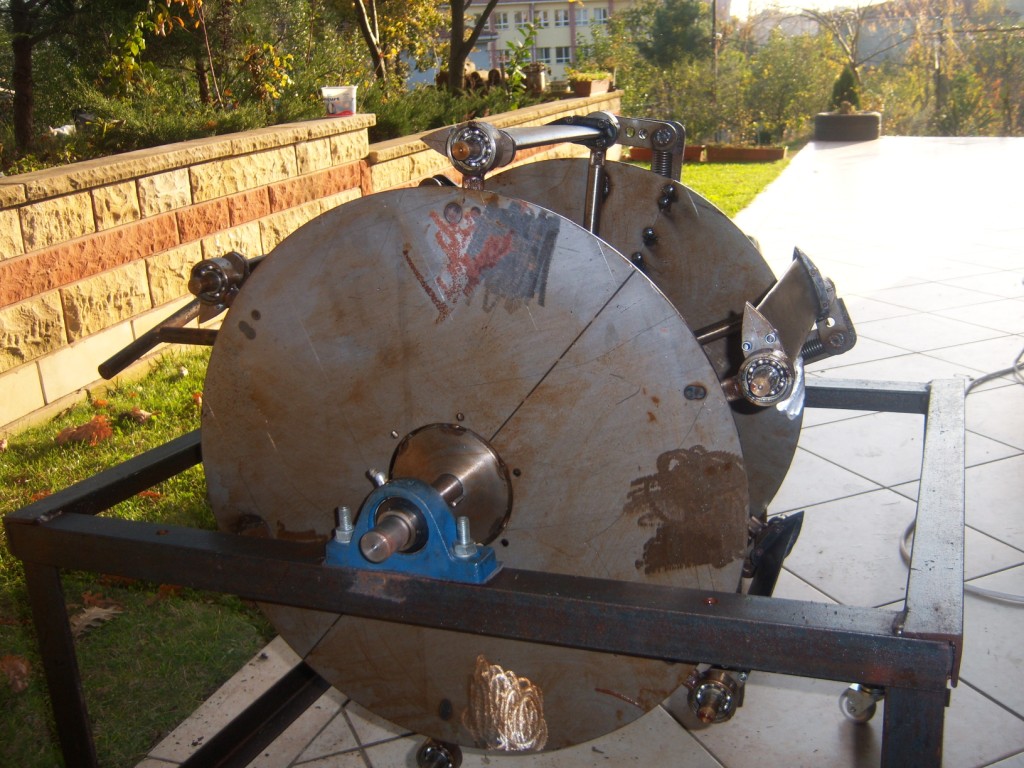

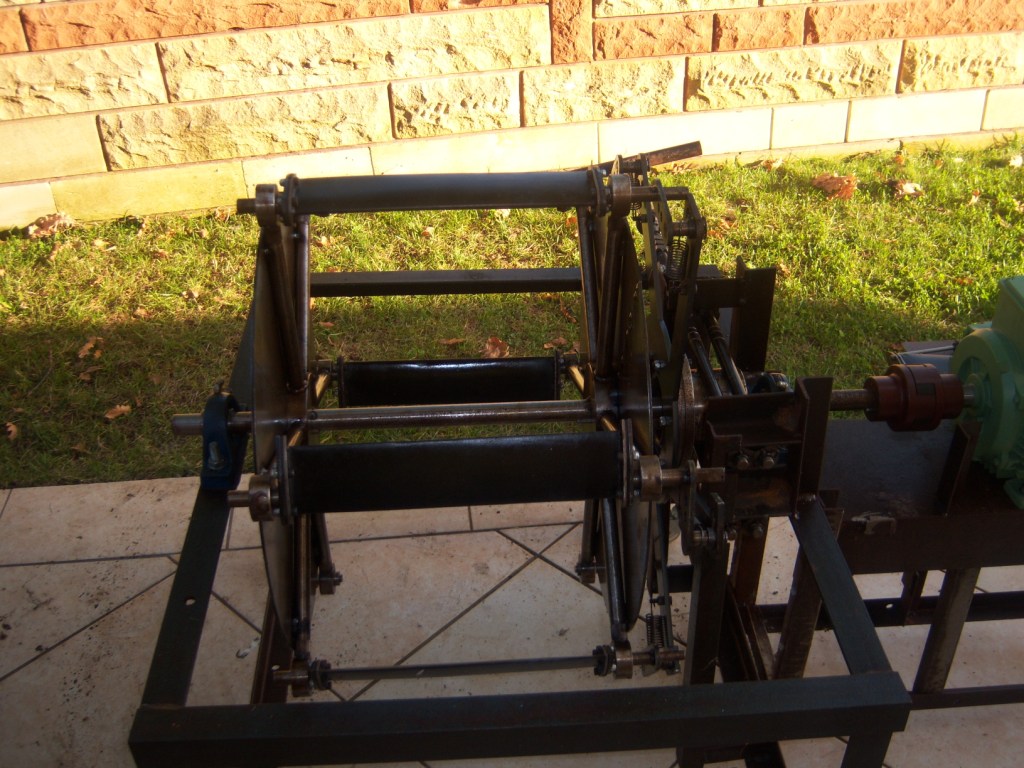

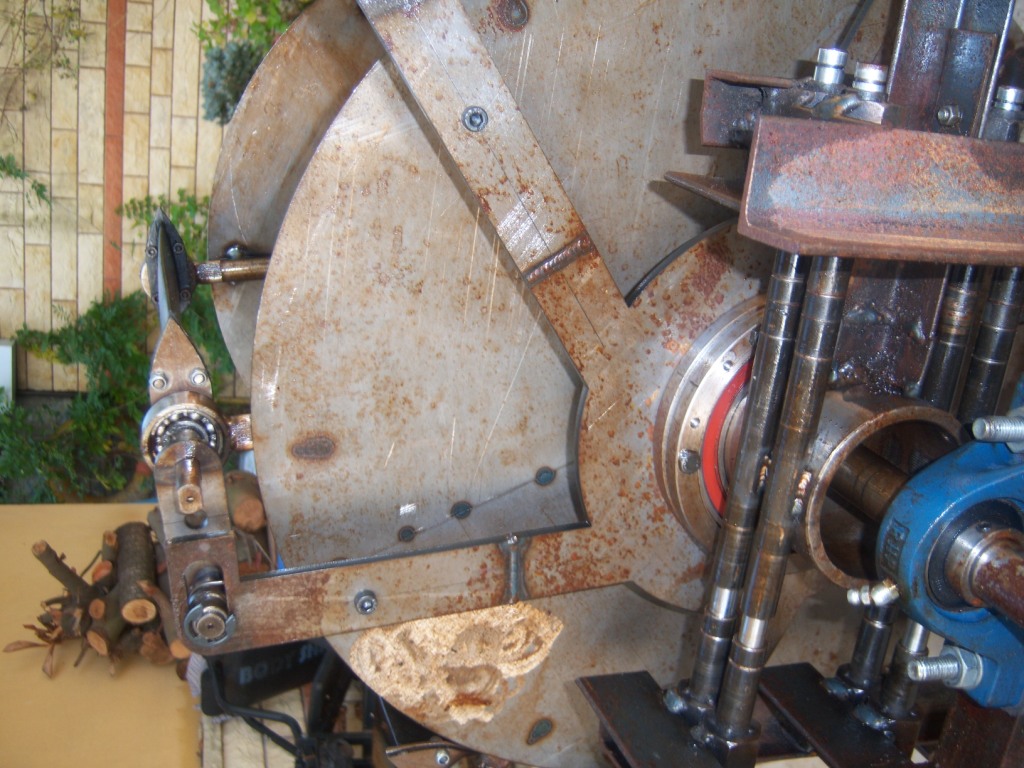

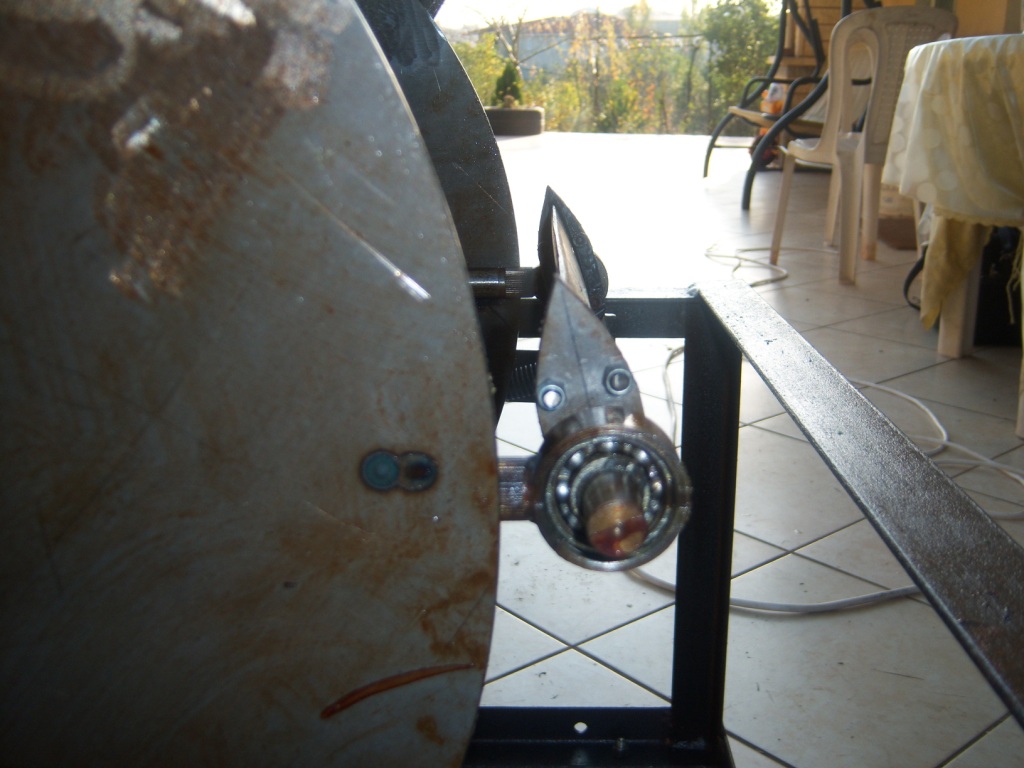

FOTOĞRAFLAR
